■ 軌条形天井クレーン 走行ランウェイの上を走行するクレーンの総称です。 (別名：トップランニング形クレーン） ・安定性が高く、最もスタンダードなクレーンです。 シングルガーダタイプ １本のガーダを有するクレーンです。巻上機には「懸垂形ホイスト」 が用いられます。 ダブルガーダタイプ ２本のガーダを有するクレーンです。巻上機には「クラブ」か「ダブル レール形ホイスト」が用いられます。  |
 |
 |
|
■ 懸垂形天井クレーン 走行ランウェイにぶら下がった状態で走行するクレーンの総称です。 （別名：サスペンション形クレーン） ・横行方向のフックヨリに有効なクレーンです。 ・走行ランウェイの外でも荷の運搬が可能です。 ・基本的にはシングルガーダの為、巻上機には「懸垂形ホイスト」が 用いられます。 |
 |
■ ジブクレーン ジブクレーンには、「壁掛旋回形」「壁掛走行形」「ポスト形」など があります。 ・作業範囲が限られる為、各作業場所の軽作業用に設置される 事が多いようです。 ・巻上機には自重の軽い電気チェーンブロックが用いられる事が多 いようです。 |
 |
■ モノレール(テルハ)形クレーン ・レールに沿って、巻上げ・巻下げ・横行の動作をするクレーン。 ・巻上機には、懸垂形ホイスト・電気チェーンブロックが用いられます。 ・レールには、曲線やループ状のものもあります。 |
 |

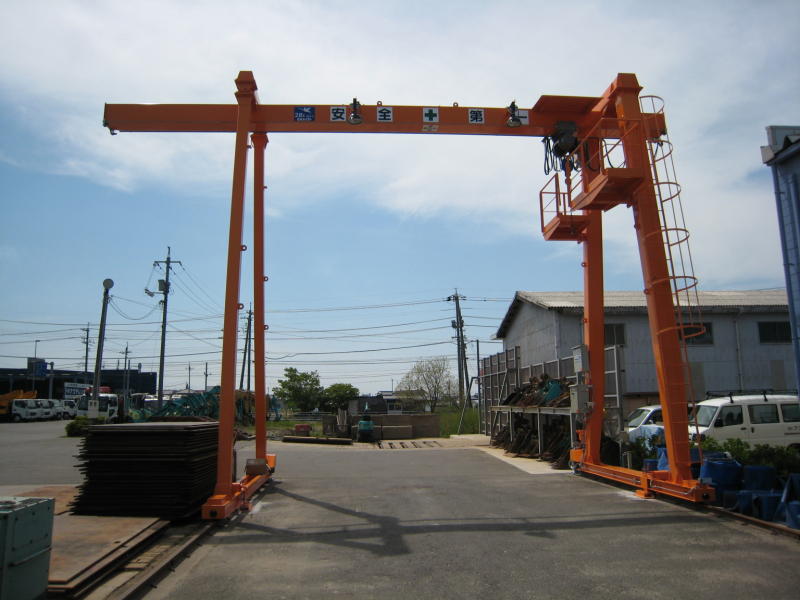

■ 橋形クレーン ・一般的に地上・土間等の上を走行するクレーンの総称です。 （別名：門形クレーン、ガントリークレーン） ・天井クレーンに脚を取付けたような形状です。 ・屋外にクレーンを設置する場合に有効なクレーンです。 ・工場に天井クレーンを設置するだけの強度がない場合にも有効なクレーンです。 |
 |
 |
||

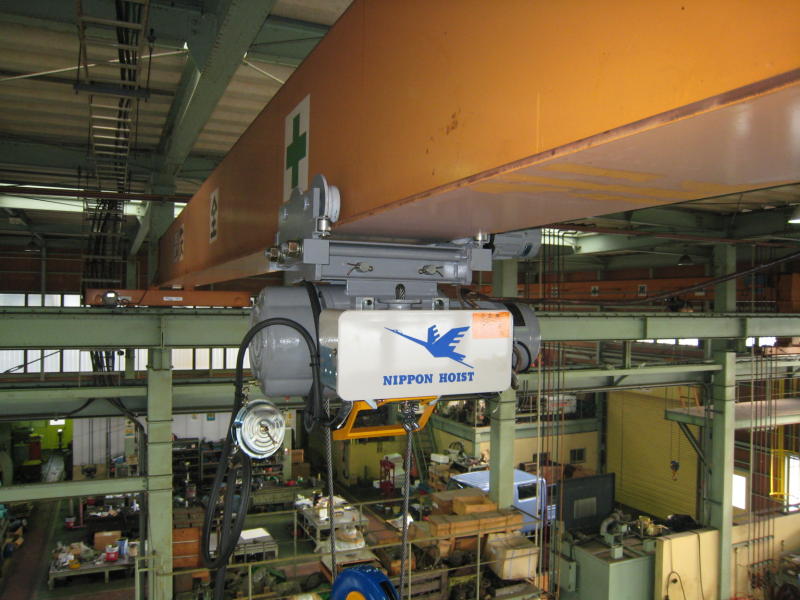

| 懸垂形とダブルレール形があります。 基本的には、０．５ｔ～５ｔまでは懸垂形 ２．８ｔ～大容量はダブルレール形が用い られます。 |
 |
 |
 |
|

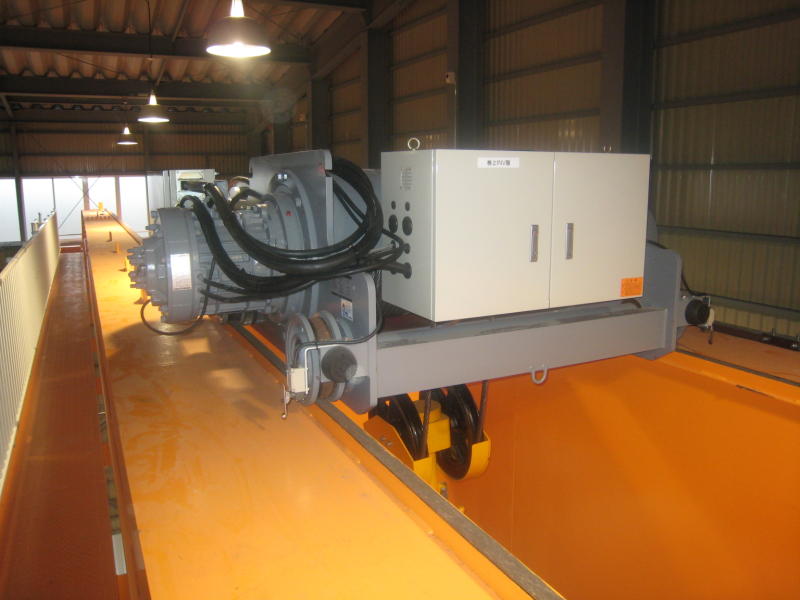

クラブとは、お客様のニーズに合わせて、専用設計する巻上機のことです。 どのような仕様の巻上機でも設計、製作することが可能です。 オーダーメイド品のため、すべてのクラブは使用頻度、速度、構成部品 など、ご要求内容により仕様、構造が異なります。 |
 |
 |
|
巻上げにチェーンを使ったホイストです。 ワイヤーホイストでは、高揚程にした場合ロングドラムで ワイヤーロープを巻取るため、本体が大きくなります。 電気チェーンブロックの場合、チェーンをバケット内に収納 するため、本体の大きさはかわらずに揚程増しが可能です。 また、小容量のタイプもあり、軽作業で多く使われています。 |
   |
 （クレーン周辺機器） |
|
無線操縦装置には、微弱電波タイプと特定小電力 タイプがあります。 ・微弱タイプ 電波の到達距離が短い（～３０ｍ） ・特定小電力タイプ 電波の到達距離が長い（～１００ｍ） |
  |
 （クレーン周辺機器） |
|
| 反転機とは、クレーンで唯一不可能な反転作業を可能にする周辺機器です。 タイプは、スタンダードタイプ（写真）・シングルタイプ・心間調整タイプがあります。 電源：２００Ｖ・ＤＣ１２Ｖ・ＤＣ２４Ｖ おもに、鉄工所、石材業、コンクリート製造業で使われています。 |
 |
 （クレーン周辺機器） |
|
| 電動で走行する台車の総称です。 クレーン間、工場間の荷役の連結などに用いられます。 玉掛けが困難な形状の重量物も安定して運搬することができます。 自走台車は給電方式により大きく２つに分類されます。 ① 巻取リール式台車 ② バッテリー式台車 |
 |
